面磚泛堿原因有哪些
使用不合格膠粘劑，或施工基層、環境適度過大。
水泥中的主要成分是硅酸鈣，它是弱酸強堿鹽，在遇水的情況下，硅酸鈣水解呈堿性，其堿性的高低與硅酸鈣的含量呈正比。
水泥的水化物產生氫氧化鈣[Ca(OH)2]溶解在沿孔壁的水膜中形成鈣離子和氫氧離子。空氣中的二氧化碳（CO2）氣體彌散在空隙內并溶解在相同的水膜中，部分形成碳酸（H2CO3）。所有溶解在水中的氫氧化鈣和碳酸發生中和反應，形成幾乎不溶于水的碳酸鈣（CaCO3）沉淀。

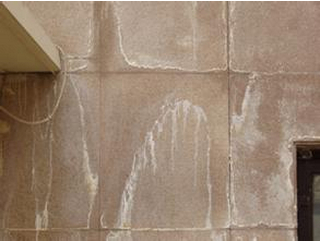

在大量水存在的情況下，水便成為流動載體，將大量的鈣離子、氫氧離子通過面層（石材、面磚）的毛細孔和縫隙滲透到面磚表面，當水分蒸發后，在表面形成白色粉末的鹽類結晶（有時呈灰黑色），即通稱為泛堿。
面磚泛堿防治措施
（1）盡可能減少勾縫粉配方中水泥用量，使用硅灰、粉煤灰等酸性細填料；盡量采用低堿水泥進行施工。
（2）盡量減少水泥中水分的含量，可在水泥中加入減水劑。
（3）面磚施工完成后，盡快用填縫劑將所有縫隙密封。
（4）基層適度不得過大，避開雨天和雨天后即刻施工。必要時，宜在面磚膠粘劑中加入抗泛堿劑。
為避免面磚接縫產生色差，填縫劑必須每次兌取等量的水，且涂抹的深度和寬度須一致，嵌縫施工應用專用工具進行施工。
猜您喜歡：
外墻面磚空鼓、脫落原因及防治措施：http://m.diaotu.cc/top/baowen/555.html
外墻粘貼面磚注意事項：http://m.diaotu.cc/top/baowen/105.html
